Produse pentru industria de utilaj petrolier

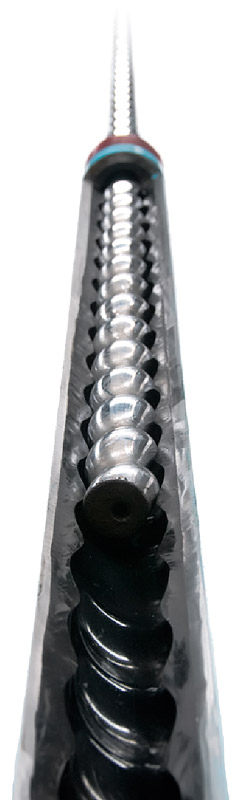

Pompe cu cavităţi progresive (elicoidale)

Tipurile de pompe (PCP) şi principalele caracteristici de funcţionare:

Tip pompă				Dimensiuni			Debit nominal la 100 rot./min. (m³/24h)	Adâncime maximă de fixare (m)
Tip pompă				Diametru stator (mm)	Lungime stator (mm)	Lungime rotor (mm)	Debit nominal la 100 rot./min. (m³/24h)	Adâncime maximă de fixare (m)
PEU	60	S	4	76	1500	1800	4	600
	120	S	4	76	3000	3400	4	1200
	150	S	4	76	4500	4800	4	1500
PEU	60	S	7	76	1800	2100	7	600
	120	S	7	76	3600	3950	7	1200
	150	S	7	76	5300	5600	7	1500
PEU	100	S	10	89	3100	3400	10	1000
	120	S	10	89	3800	4200	10	1200
	150	S	10	89	5600	6000	10	1500
PEU	100	S	16	89	3600	3950	16	1000
	120	S	16	89	3900	4300	16	1200
	150	S	16	89	5600	6000	16	1500
PEU	90	S	33	108	3200	3500	33	900
	100	S	33	108	3800	4200	33	1000
	120	S	33	108	5000	5400	33	1200
	150	S	33	108	6800	7300	33	1500

Materialele (tipurile de cauciuc) din care sunt fabricaţi statorii pompelor enumerate şi comportarea lor orientativă în diverse medii:

Tip material	Proprietăţi mecanice	Rezistenţă la abraziune	Rezistenţă la compuşi aromatici	Rezistenţă la H2S	Rezistenţă la CO2	Temperatură maximă de lucru (°C)
NBR	excelente	f. bună	bună	bună	bună	100
XNBR	excelente	excelentă	scăzută	bună	scăzută	100
HNBR	excelente	f. bună	medie	excelentă	bună	140

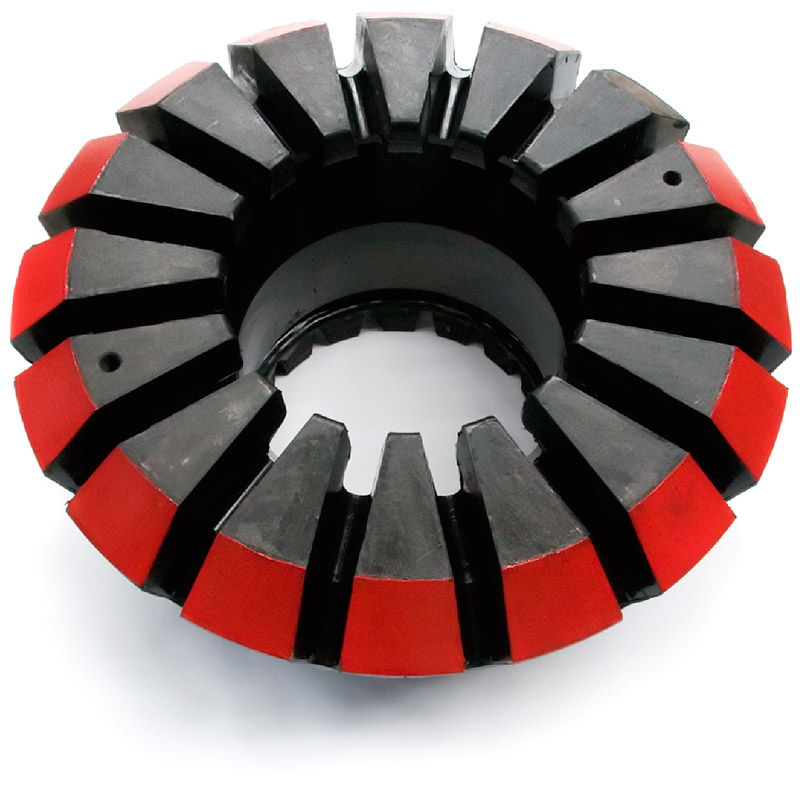

Bacuri inelare pentru prevenitoare de erupţie verticale (tip VH)

Bac inelar pentru prevenitoare de erupţie verticale

Materiale:

- cauciuc tip NBR sau HNBR
(cu caracteristici fizico-mecanice bine stabilite şi urmărite)
- armături din oţel turnat

Tipodimensiuni:

- 7 1/16 x 210 bar (3.000 psi)
- 7 1/16 x 700 bar (10.000 psi)
- 9 x 350 bar (5.000 psi)
- 11 x 210 bar (3.000 psi)
- 11 x 350 bar (5.000 psi)
- 13 5/8 x 210 bar (3.000 psi)
- 13 5/8 x 350 bar (5.000 psi)

Garnituri pentru bacuri din componenţa prevenitoarelor de erupţie orizontale

Materiale:

- cauciuc tip NBR sau HNBR
- armături metalice (la unele tipuri)

Corespunzător modelelor de prevenitoare orizontale pe care le echipează (tip: DF, SF, T, SE, MB), producem următoarele tipuri de garnituri de bac:

Garnituri pentru bacuri tip DF (DM)
cu tipodimensiunile şi gamele de închidere:

- 7 1/16 x 210 (350,700) bar – de la 0 la 5 9/16in
- 9 x 210 (350,700) bar – de la 0 la 7in
- 11 x 210 (350) bar – de la 0 la 8 5/8in
- 11 x 700 bar – de la o la 8 5/8in
- 13 5/8 x 210 (350) bar – de la 0 la 10 3/4in
- 13 5/8 x 700 bar – de la 0 la 10 3/4in
- 16 3/4 x 210 bar – de la 0 la 13 3/8in
- 20 3/4 x 210 bar – de la 0 la 16in
- 21 1/4 x 140 bar – de la 0 la 16in
- DM 13 5/8 x 700 bar – de la 0 la 10 3/4in

Garnituri pentru bacuri tip SE 6(7 1/16) x 210 ÷ 700 bar,
cu game de închidere pe ţevi de extracţie cuprinse între 0 şi 4 1/2in.

Garnituri pentru bacuri de prevenitoare cu acţionare mecanică (tip MB 2),
cu game de închidere pe prăjini cuprinse între 0 şi 4 3/4 in.

Garnituri de etanşare piston pentru prevenitoare de erupţie verticale şi orizontale

Materiale:

cauciuc tip NBR sau HNBR

Dimensiuni:

variabile, în funcţie de tipurile prevenitoarelor

Burdufuri din cauciuc pentru acumulatoare hidropneumatice

Material:

cauciuc tip NBR

Dimensiuni de gabarit:

ø866mm x ø384mm x 685mm x 8mm

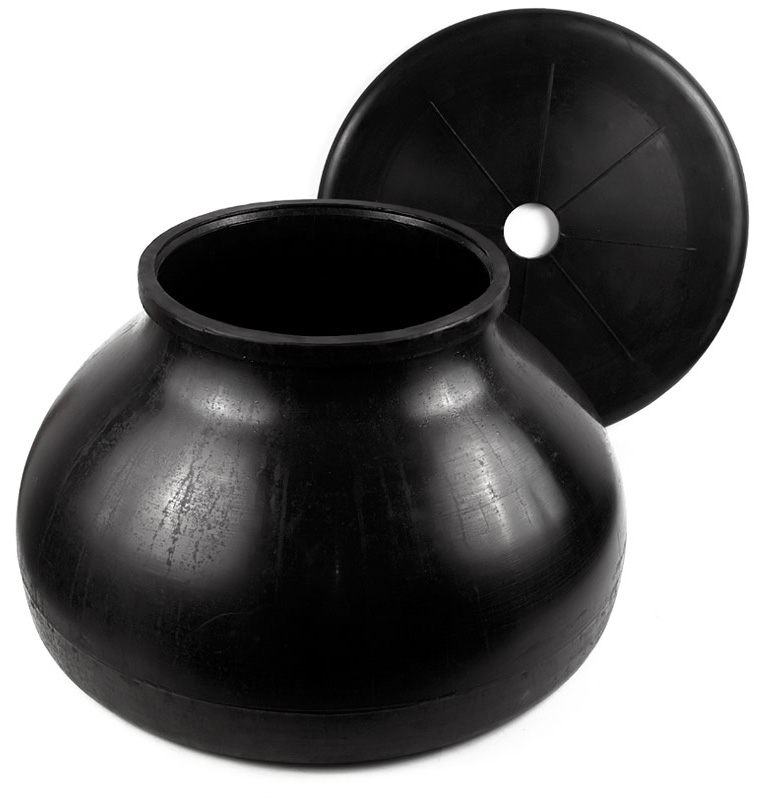

Burdufuri din cauciuc pentru amortizoare sferice de pulsaţii
(pentru pompele de noroi de foraj)

Material:

cauciuc tip NBR

Dimensiuni de gabarit: ø640mm x ø308mm x 350mm x 8mm
La cerere, producem şi livrăm şi diafragma (membrana) separatoare aferentă burdufului.

Garnituri pentru pompe de noroi de foraj şi agregate de cimentare

Garnituri amovibile ce echipează pistoanele pentru pompe de noroi de foraj (tip Mission)

Materiale:

- cauciuc tip XNBR (cu rezistenţă crescută la uzură abrazivă)
- suport de pânză impregnată şi gumată cu cauciuc tip NBR
- inel antiextruziune din poliamidă

Tipodimensiuni şi game:

a) pentru pistoane con V (ø76,2mm) – diametre cuprinse între 129,7mm (5in) şi 208mm (8in)
b) pentru pistoane con VI (ø95,25mm) – diametre cuprinse între 149,3mm (5¾in) şi 208mm (8in)
c) pentru pistoane con III ( ø50,8mm) - diametre cuprinse între 76,8mm (3in) şi 129mm (5in)

Garniturile de la poziţia c) se confecţionează fără inel de poliamidă.
La cererea clientului, avem asimilate şi alte game, în diferite variante constructive.

Garnituri piston monobloc pentru pompe de noroi de foraj

Materiale:

- cauciuc tip XNBR (cu rezistenţă crescută la uzură abrazivă)
- armătură metalică

Dimensiuni:

între 4 ½ in şi 7 ¼ in.

Garnituri pentru supapele pompelor de noroi de foraj (clapeţi)

Material:

cauciuc tip XNBR

Dimensiuni:

variabile, corespunzătoare tipurilor de pompe pe care le echipează

Garnituri de etanşare a cămăşilor pompelor de noroi de foraj

Materiale:

- cauciuc tip NBR
- armături metalice sau din poliamidă

Dimensiuni:

corespunzătoare cămăşilor pompelor pe care le echipează

Garnituri capac supapă pentru pompe de noroi de foraj

Materiale:

- cauciuc tip NBR
- armături metalice sau din poliamidă

Dimensiuni:

corespunzătoare supapelor pompelor pe care le echipează

Garnituri de etanşare pentru tijele pompelor de noroi de foraj

Materiale:

- cauciuc tip NBR
- pânză impregnată şi gumată cu cauciuc NBR

Dimensiuni:

corespunzătoare tijelor pompelor pe care le echipează

Garnituri pentru pompe de noroi de foraj şi agregate de cimentare

Materiale:

- cauciuc natural
- inserţie de cord textil
- armături metalice

Dimensiuni:

- AVB	500 x 200
- AVB	600 x 250
- AVB	710 x 250
- AVB	800 x 250
- AVB	900 x 250
- AVB	1120 x 300
- AVB	1250 x 300

Garnituri de etanşare pentru capete de erupţie şi capete de coloană

Materiale:

cauciuc tip NBR, HNBR, fluorurat

Modele şi dimensiuni:

diferite, corespunzătoare capetelor de erupţie/coloană
pe care le echipează

Garnituri pentru robinete tip fluture (cu clapetă)

Materiale:

cauciuc tip NBR, HNBR, fluorurat

Dimensiuni:

diametre de etanşare cuprinse între Dn 45mm şi Dn 250mm.

Garnituri pentru robinete cu sertar

Material:

cauciuc tip NBR (aplicat aderent pe armăturile metalice)

Dimensiuni:

2in, 3in, 4in

Cauciucat pene de etanşare pentru robinete cu cep

Material:

cauciuc fluorurat (FKM) aplicat adeziv pe pana metalică

Dimensiuni:

variabile în funcţie de tipul robinetului

Garnituri pentru robinete de vagoane-cisternă

Material:

cauciuc fluorurat (FKM) cu rezistenţă deosebită la agenţi chimici

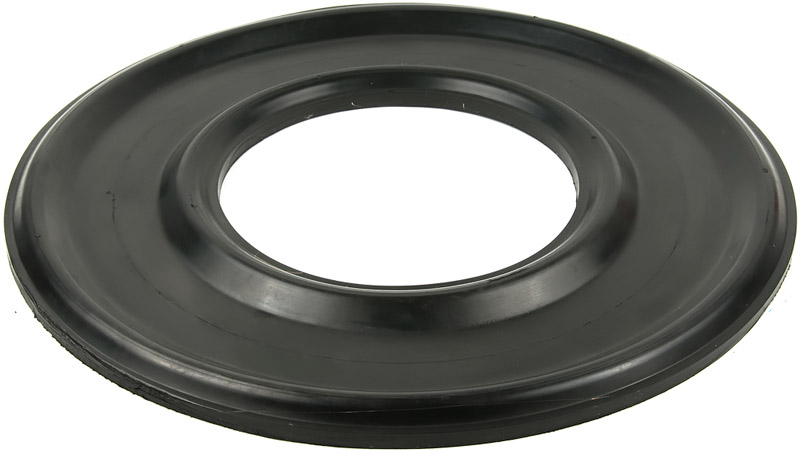

Membrane (diafragme) pentru ambreiaje cu discuri tip CD (AD)

Materiale:

- cauciuc tip NBR
- inserţie textilă poliamidică

Dimensiuni:

variabile, în funcţie de ambreiajele în care se montează
(până la D 1150mm).

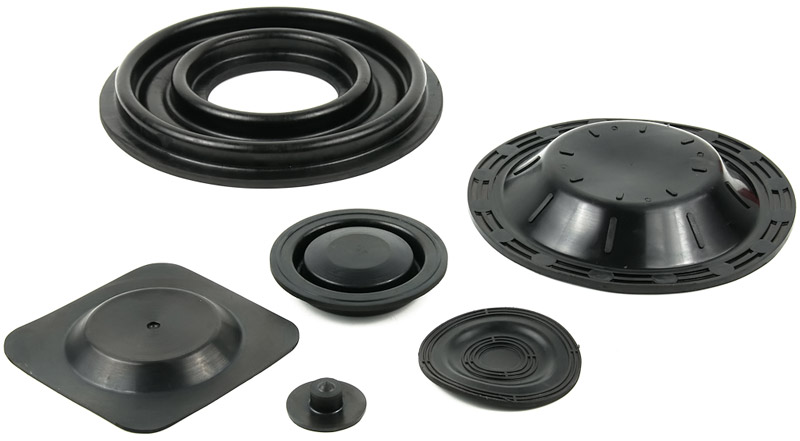

Membrane pentru traductoare hidraulice
şi aparatură de măsură şi control

Materiale:

- inserţie textilă poliamidică impregnată, în confecţie specială
- înveliş din cauciuc tip NBR

Forme şi dimensiuni:

corespunzătoare aparatelor în care se montează

Garnituri de cauciuc pentru hidrocicloane de la instalaţiile de curăţire a noroiului de foraj (IPCN)

Material:

cauciuc tip NBR, cu rezistenţă crescută la abraziune

Tipodimensiuni:

4in, 8in, 12in

Garnituri pentru site vibratoare de la instalaţiile de noroi de foraj

Material:

cauciuc tip NBR

Tipodimensiuni:

până la 1500mm

Garnituri pentru capete hidraulice

Materiale:

- pânza impregnată şi gumată cu cauciuc tip NBR
- cauciuc tip NBR

Dimensiuni:

diferite, corespunzătoare tipului de cap hidraulic (de la CH 50 până la CH 400)

Garnituri şi componente din cauciuc pentru scule de foraj şi extracţie
(şiuri, packere, nipluri etc.)

Materiale:

tipuri de cauciuc corespunzătoare mediilor de lucru

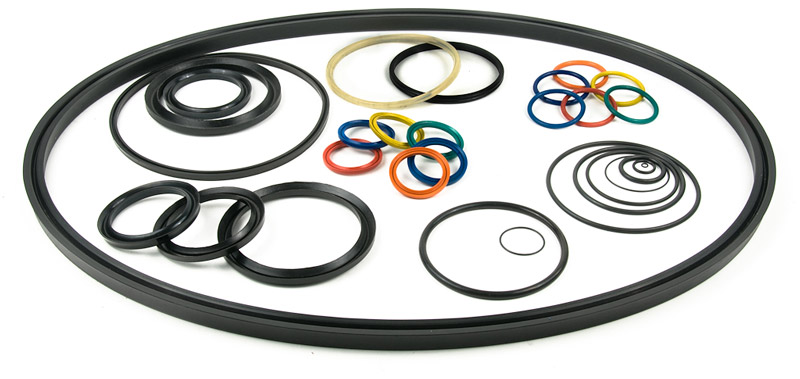

Inele „O” (O-ringuri)

Materiale:

cauciuc de diferite tipuri (NBR, HNBR, CR, fluorurat, siliconic etc.), în funcţie de destinaţia lor

Dimensiuni:

foarte variate, cu diametre interioare cuprinse între 2mm şi 1000mm
şi diametre ale secţiunii inelului cuprinse între 1mm şi 12mm

Manşete (de translaţie)

Materiale:

- cauciuc de diferite tipuri (NBR, HNBR, fluorurat, siliconic etc.)
- pânză impregnată şi gumată, cu confecţie specială

Forme şi dimensiuni:

diferite forme constructive (U, V, L), cu muchii simetrice sau inegale (tip I sau E),
pentru montaj de o bucată sau în pachet de etanşare şi cu dimensiuni variabile,
în funcţie de cerinţe.

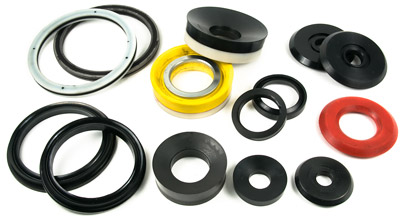

Diverse alte garnituri din cauciuc pentru utilajul petrolier

- role pentru derulator de cablu
- garnituri pentru legături elastice (2 in ÷ 16 in)
- garnituri de cot articulat
- garnituri pentru legături rapide
- manşoane de protecţie pentru burlane
- protectoare pentru prăjini de foraj (tip Betis)
- protectoare pentru tije
- cuplaje (bucşe) elastice
- garnituri pentru standuri de probe
- garnituri stea pentru cuplaje de flotaţie
- tampoane amortizoare
- garnituri plate
- role şi roţi de diferite dimensiuni

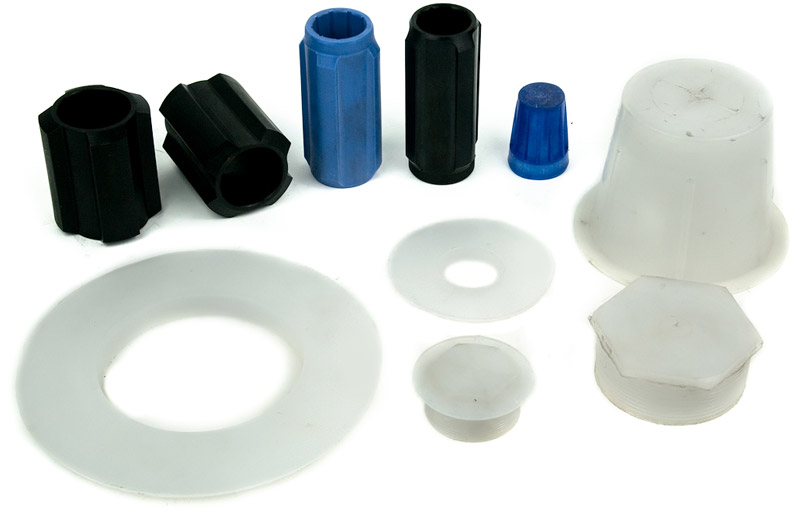

Protectori pentru centrori de prăjini pompare

Material:

piese injectate din poliamidă aditivată
pentru rezistenţă deosebită la şocuri mecanice şi uzură.

Protectoare din material plastic pentru filete

Material:

piese injectate din polietilenă de joasă densitate

Dimensiuni:

într-o gamă largă (în funcţie de dimensiunile filetelor)

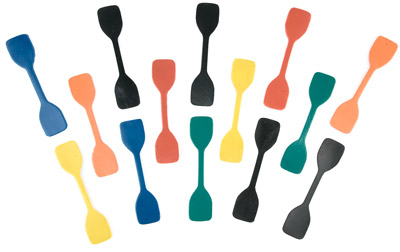

Amestecuri de cauciuc destinate vulcanizării

Se execută la cerere, folosind elastomeri diferiţi, cu durităţi cuprinse între 40 şi 95 °Shore A şi cu diverse destinaţii, în funcţie de mediile de lucru.
Se eliberează buletin de încercări fizico-mecanice aferent fiecărei şarje.
